Nowy dobór okuć

Od wersji 7 można włączyć nowe okienko doboru okuć.

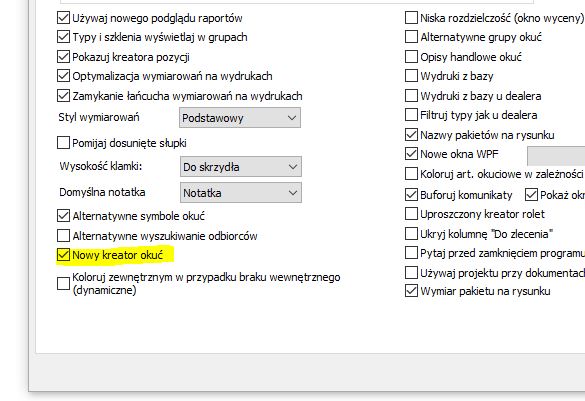

W opcje => ustawienia => wyświetlanie => nowy kreator okuć.

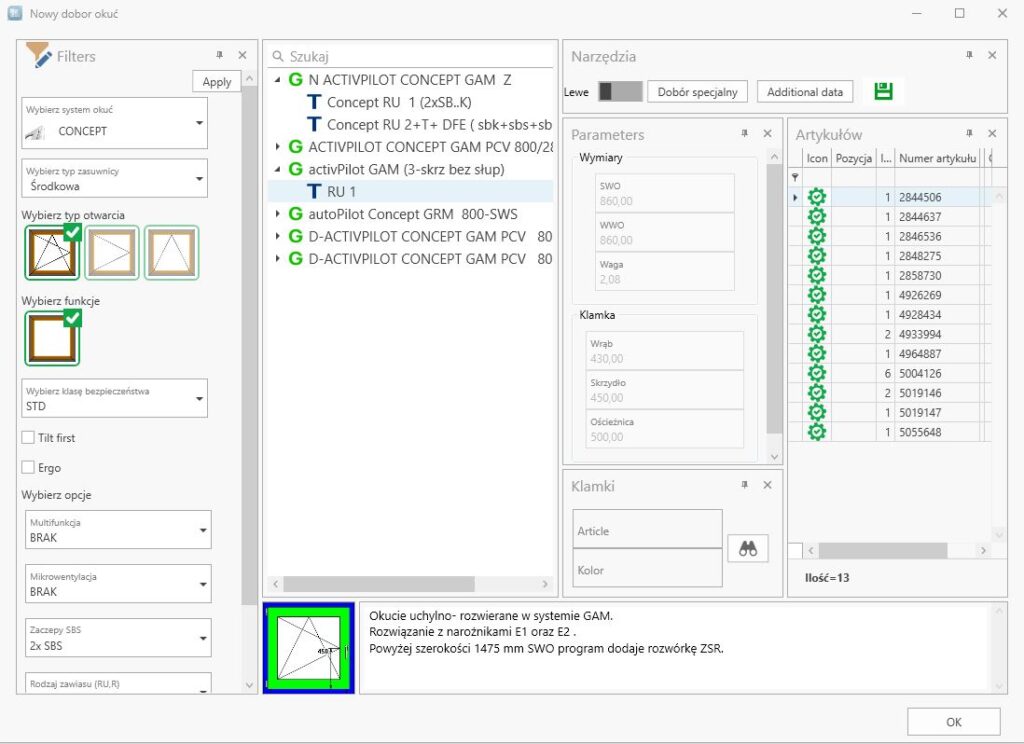

Okienko jest podzielone na 3 części.

Po lewej stronie mamy możliwość wybrania sytemu okuciowego i funkcji.
W środkowej części, widzimy odfiltrowane według tych parametrów dobory okuciowe, które w tym polu wybieramy.
Po prawej, lista zastosowanych elementów i parametry samego doboru.W okienku jest możliwość, skonfigurowania swojego widoku i zapisania zieloną dyskietką. Jest tu możliwość zamiany klamki oraz dobory specjalne wyświetlają się pogrupowane.

Następną z nowości jest dodatkowa zakładka „dodatkowe dane”.

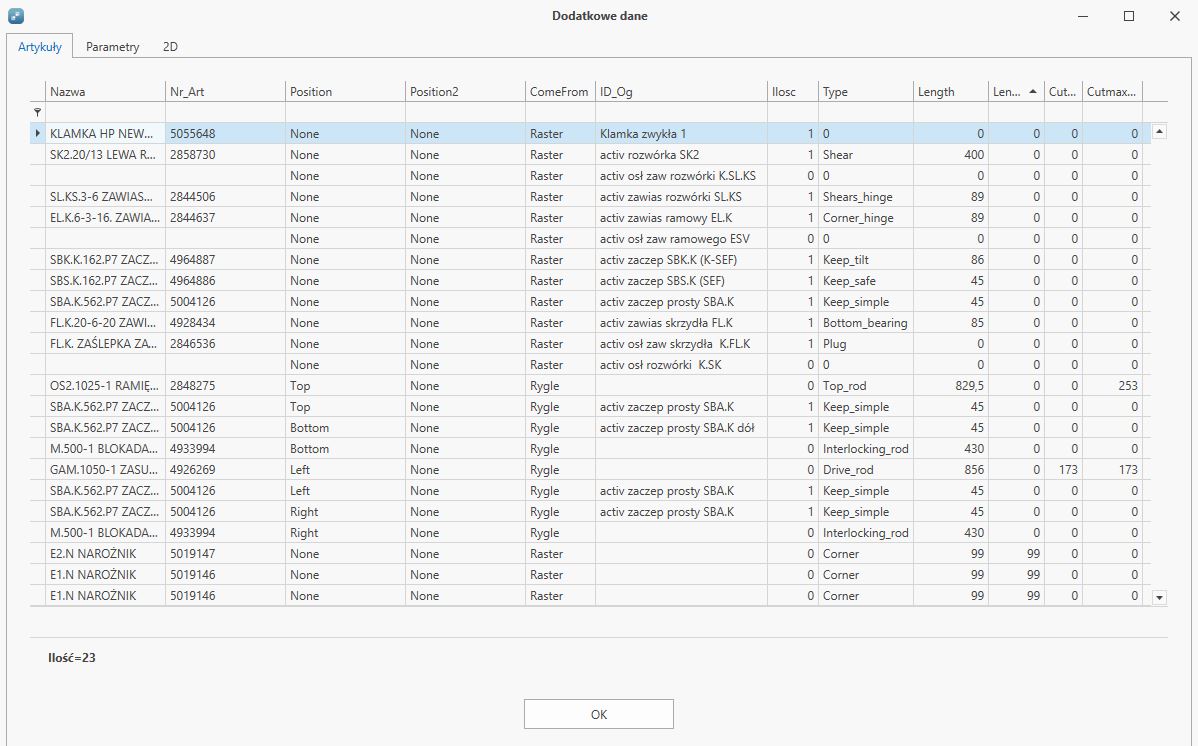

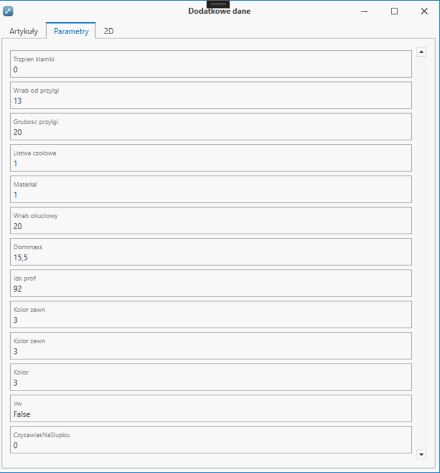

W pierwszej zakładce są informacje odnośnie tego jakie elementy zostały dobrane oraz skąd pochodzą. Na przykład informacja, czy element pochodzi z elementu ogólnego, z ryglowań czy z schematów. Tutaj każdy element jest osobno (nieilościowo). Są tam też informacje odnośnie tego na jakiej stronie jest dany element oraz informacje z tabeli, czyli długości danych elementów. W następnej zakładce są parametry okucia, czyli np. informacje odnośnie tego na jakiej podstawie został wybrany element z elementu ogólnego.

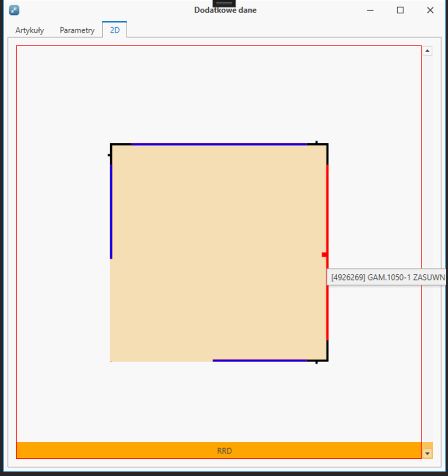

A w ostatniej zakładce jest wersja BETA rysunku okuć na danej krawędzi. Aby to się rysowało trzeba to uzupełnić w schematach ryglowań.

Nowy dobór okuć już nie jest podzielony na kroki. Otwiera się już tylko na ostatnim oknie a filtrowanie odbywa się poprzez widok po lewej stronie. Doszła możliwość zamiany klamki oraz dobory specjalne wyświetlają się już pogrupowane.

Wyświetlanie informacji wymaga uzupełnienia parametrów.

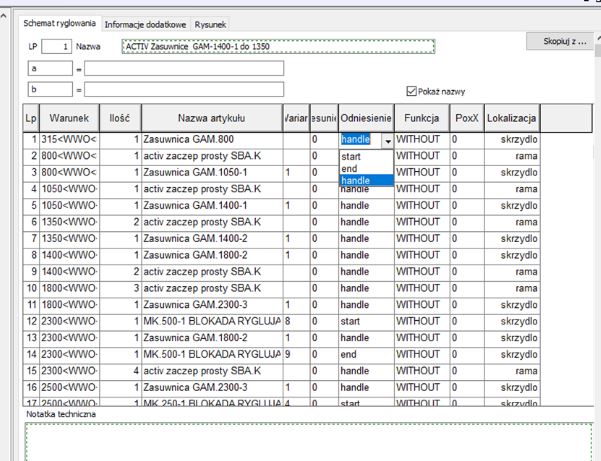

W schematach ryglowań doszło parę dodatkowych kolumn. Nowa kolumna odniesienie której wartości oznaczają:

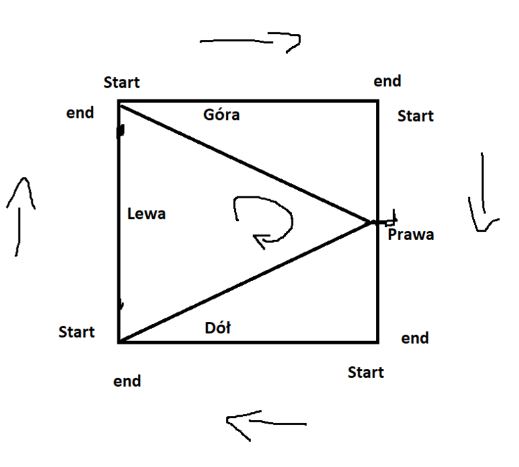

Start oraz end tak ja na rysunku niżej.

Handle to jest to wysokość klamki.

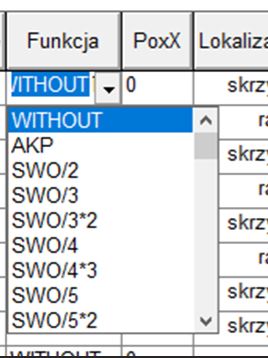

Następnie doszła kolumna Funkcja, która oznacza na jakiej pozycji X od danego odniesienia ustawić element. Pracuje to z kolumną X gdzie należy podać wartość w milimetrach. W standardzie jest wartość WITHOUT która będzie układać element po kolei w rowku okuciowym i nie będzie działać z wartością X. Jeżeli będzie ustawione AKP to będzie przesuwał element o wartość X, a punktem startowym będzie początek odniesienia. Następnie są SWO/2 które będzie ustawiać element na połowie szerokości okna. I następnie parametry analogicznie. SWO -> szerokość, WWO wysokość

AKP oznacza ze ustawiamy, od odpowiedniego narożnika, w kierunku strzałek.

Ostatnia kolumna to Lokalizacja.

Opcja „wolny” oznacza że element, nie będzie brał udziału, w liczeniu długości we wrębie okuciowym. Element jest przykręcany, na istniejącym okuciu.

Tymczasowo elementy na skrzydle są rysowane. Funkcja będzie rozwijana, i w przyszłości, zobaczymy też widok okuć na ramie.

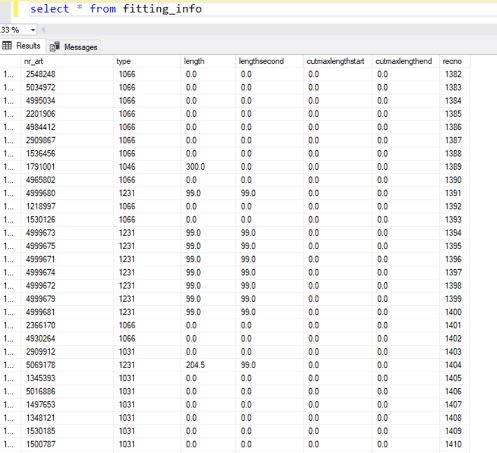

Dołożono nową tabelę FITTING_INFO, gdzie znajdują się informacje o długości elementów okuciowych.

Typ -> typ elementu, 1011 to rozwórki, 1045 narożniki, 1006 to zasuwnice.

Length – długość elementu.
Lengthsecond – druga długość elementu (narożniki).
Cutmaxlengthstart – długość do ucięcia, od początku.
Cutmaxlengthend – długość do ucięcia od końca.
